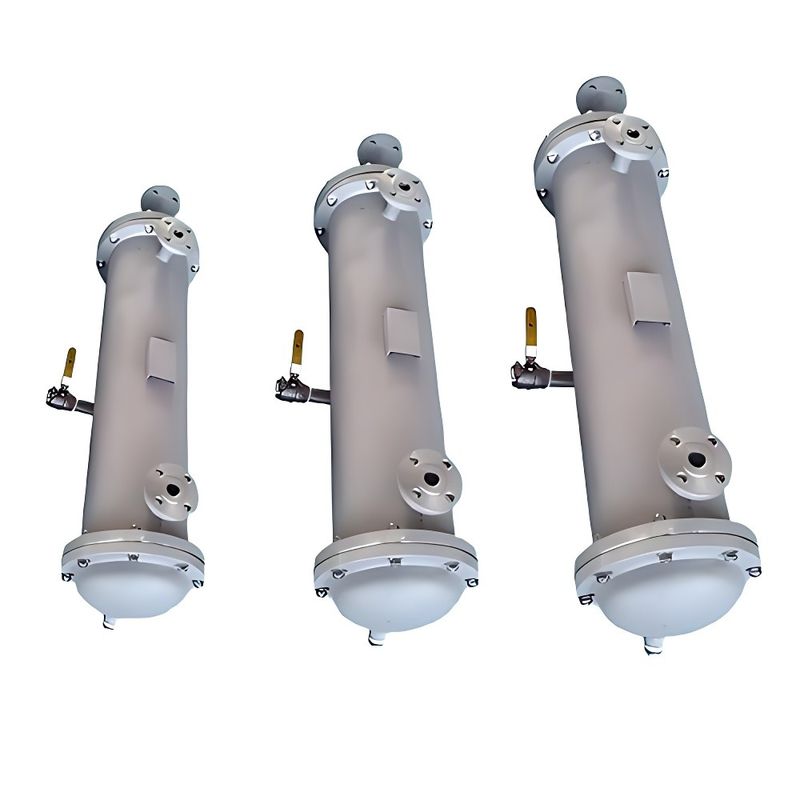

เปลือกสแตนเลสที่สามารถปรับแต่งได้ และ Tube Heat Exchanger 159-500mm Dia

เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อจากเหล็กไร้ขัดสี

เครื่องแลกเปลี่ยนความร้อนกระเป๋าและท่อถูกใช้อย่างแพร่หลายในเคมี, ยา, อาหารและเครื่องดื่ม, การผลิตแอลกอฮอล์, ตู้เย็น, กรุงเทพมหานครและกระบวนการอื่น ๆใบท่อ, ท่อแลกเปลี่ยนความร้อน, หัว, แบฟฟลล์, ฯลฯ วัสดุที่ต้องการสามารถทําจากเหล็กก๊าบอนทั่วไป, ทองแดง, หรือเหล็กไร้ขัดเหล็ก.น้ํายาหนึ่งเข้าจากท่อเชื่อมของหัว,ไหลผ่านท่อ, และไหลผ่านจากท่อออกที่ปลายอื่นของหัว. นี้เรียกว่าด้านท่อ;น้ําเหลวอีกชนิดหนึ่งเข้าจากท่อเปลือก และไหลออกจากท่ออีกชนิดหนึ่งบนเปลือกนี่คือที่เรียกว่าเปลือกด้านเปลือกและท่อแลกเปลี่ยนความร้อน

การจัดหมวดสินค้าและลักษณะ

เครื่องแลกเปลี่ยนความร้อนแผ่นหลอดคงที่
โครงสร้างของเครื่องแลกเปลี่ยนความร้อนแผ่นท่อที่ติดตั้งค่อนข้างเรียบง่าย คอมแพคต์และถูก แต่ด้านนอกของท่อไม่สามารถทําความสะอาดด้วยกลไกได้
ผังท่อของเครื่องแลกเปลี่ยนความร้อนแผ่นท่อที่ติดตั้งเชื่อมต่อกับแผ่นท่อ, ซึ่งเชื่อมต่อกับสองปลายของเปลือกและเชื่อมต่อกับฝาบนกล่องด้านบนและเปลือกได้รับการจัดสรรด้วยท่อเข้าและออกของเหลวปกติแล้ว, ซีรีส์ของ baffles ตรงกับกระดูกท่อถูกติดตั้งภายนอกของท่อ. ในเวลาเดียวกัน, การเชื่อมต่อระหว่างท่อและแผ่นท่อและเปลือกเป็นแข็งและด้านในและด้านนอกของท่อเป็นของเหลวสองอย่างที่มีอุณหภูมิที่แตกต่างกันดังนั้นเมื่อความแตกต่างของอุณหภูมิระหว่างผนังท่อและผนังเปลือกใหญ่ เนื่องจากการขยายความร้อนที่แตกต่างกันของทั้งสองดังนั้นท่อจะบิดหรือท่อจะปลดออกจากแผ่นท่อเพื่อเอาชนะความเครียดความแตกต่างของอุณหภูมิ ความแตกต่างของอุณหภูมิต้องมีการอุปกรณ์การชําระค่าชําระเมื่อความแตกต่างของอุณหภูมิระหว่างผนังท่อและผนังเปลือกมากกว่า 60 °Cเพื่อความปลอดภัย เครื่องแลกเปลี่ยนความร้อนควรมีอุปกรณ์ชําระความแตกต่างของอุณหภูมิอุปกรณ์ชําระค่า (สานขยาย) สามารถใช้ได้เฉพาะเมื่อความแตกต่างของอุณหภูมิระหว่างผนังเปลือกและผนังท่อน้อยกว่า 60 ~ 70 °C และความดันของเหลวด้านเปลือกไม่สูงโดยทั่วไปเมื่อความดันด้านเปลือกเกิน 0.6mpa แหวนการชดเชยหนาเกินไปและยากที่จะขยายและการหดตัวและสูญเสียหน้าที่ของการชดเชยความแตกต่างของอุณหภูมิดังนั้น สถานที่อื่น ๆ ควรพิจารณา.

เครื่องแลกเปลี่ยนความร้อนหัวลอย

แผ่นท่อหนึ่งของเครื่องแลกเปลี่ยนความร้อนถูกเชื่อมต่อกับเปลือกด้วยแผ่นลวด และแผ่นท่ออีกแผ่นหนึ่งไม่ได้เชื่อมต่อกับเปลือกเพื่อให้ท่อสามารถขยายและหดตัวได้อย่างอิสระเมื่อร้อนหรือเย็น, แต่ฝาบนถูกเชื่อมต่อกับแผ่นท่อนี้, เรียกว่า "หัวลอย", ดังนั้นเครื่องแลกเปลี่ยนความร้อนนี้จึงเรียกว่าเครื่องแลกเปลี่ยนความร้อนหัวลอย. ข้อดีของมันคือ:กล่องท่อสามารถถอนออกเพื่อทําความสะอาด; การขยายของท่อ bundle ยังคงไม่เปลี่ยนแปลงและถูกจํากัดโดยเปลือกดังนั้นเมื่อความแตกต่างของอุณหภูมิระหว่างสื่อแลกเปลี่ยนความร้อนสองใหญ่ไม่มีความเครียดความแตกต่างของอุณหภูมิจะเกิดเนื่องจากการขยายความร้อนที่แตกต่างกันของกระดูกท่อและเปลือกข้อเสียของมันคือโครงสร้างที่ซับซ้อนและราคาสูง

เครื่องแลกเปลี่ยนความร้อนแบบท่อ U
ในอุปกรณ์แลกเปลี่ยนความร้อนแบบท่อ U ท่อแต่ละท่อบิดเป็นรูปร่าง U และทั้งสองปลายถูกติดตั้งบนแผ่นท่อเดียวกันทําให้แก้ปัญหาของการชําระความร้อน. การผ่านท่อมีอย่างน้อยสองการผ่าน, พวงท่อสามารถดึงออกสําหรับการทําความสะอาด, และท่อสามารถขยายอย่างอิสระ. ข้อเสียของมันคือมันยากที่จะทําความสะอาดผนังภายในของท่อ,มันยากที่จะเปลี่ยนท่อข้อดีคือโครงสร้างเรียบง่าย น้ําหนักเบา เหมาะสําหรับอุณหภูมิสูงและสภาพความดันสูงเพื่อเพิ่มอัตราการไหลของเหลวด้านเปลือก, จํานวนหนึ่งของ baffles ทิศตรงกับกระดูกท่อมักจะติดตั้งในเปลือก.ปรับระยะไม่เพียงแต่สามารถป้องกันของเหลวจากสั้นและเพิ่มอัตราการไหลของเหลว, แต่ยังบังคับให้ของเหลวไหลผ่านหลอดหลอดหลายครั้งตามเส้นทางที่กําหนดขึ้น เพิ่มระดับความวุ่นวายมาก
เครื่องบีฟล์ที่ใช้กันทั่วไปเป็นกลมและมีรูปร่างเหมือนแผ่น และเครื่องบีฟล์ที่ใช้กันทั่วไปกว่า

การเลือกอุปกรณ์

ปริมาตรพื้นฐานของเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ
